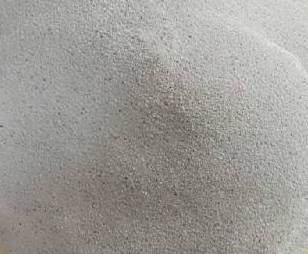

漂珠的主要化學(xué)成分是硅和鋁的氧化物，其中二氧化硅約占50-65%，氧化鋁約占25-35%。因?yàn)槎�氧化硅的熔點(diǎn)高達(dá)1725攝氏度，氧化鋁的熔點(diǎn)為2050攝氏度，兩者都是高耐火材料。因此，耐火度很高，一般可達(dá)1600-1700攝氏度，是一種優(yōu)良的高性能耐火材料。

　　它輕質(zhì)隔熱，薄而中空，空腔為半真空。只有少量的氣體(N2、H2、CO2等)，熱傳導(dǎo)緩慢且小。因此，不僅重量輕(體積重量250~450kg/m3)，而且絕熱性能優(yōu)異(室溫下導(dǎo)熱系數(shù)0.08～0.1)，為輕質(zhì)保溫材料領(lǐng)域的成功奠定了基礎(chǔ)。

　　由于它是硅鋁氧化物礦物相(石英和莫來(lái)石)形成的硬質(zhì)玻璃體，硬度可達(dá)6-7莫氏硬度，靜壓強(qiáng)度高達(dá)70-140MPa，真密度為2.10-2.20g/cm3。它相當(dāng)于一塊石頭。因此，具有較高的強(qiáng)度。

　　通常，輕質(zhì)多孔或中空材料，如珍珠巖、沸石、硅藻土、海浮石、膨脹蛭石等，硬度和強(qiáng)度較差。用它們制成的保溫制品或輕質(zhì)耐火制品存在強(qiáng)度差的缺點(diǎn)。它們的缺點(diǎn)恰恰是漂珠的長(zhǎng)處。

　　漂珠的自然粒徑為1-250微米。比表面積為300-9000px2/g，類似于水泥。因此，不需要研磨，可以直接使用。細(xì)度能滿足各種產(chǎn)品的需要。其他輕質(zhì)保溫材料一般粒徑較大(如珍珠巖等)，如果接地，容量將大大增加，隔熱性能將大大降低。
